文丘里风阀

文丘里风阀是基于文丘里效应设计制造。文丘里效应，也称文氏效应。这种现象以其发现者意大利物理学家文丘里(Giovanni Battis sta Venturi) 命名。该效应表现为受限流动通过缩小的过流断面时，流体出现流速增大的现象，其流速与过流断面成反比。通过压力无关控制器做直径线运动。从而可以截取 N个风量点的标定，达到所需风量的精确定位。

反应迅速

伺服驱动的快速定位及管道内的压力迅速变化，保证整体系统的稳定
查看详情
减少噪音

驱动器及阀门本体超静音运行
查看详情
空气动力学

CFD仿真与结构力学完美结合
查看详情

文丘里风阀结合了机械的压力无关调节器与高速的气流控制器，将气流控制扩展至最高水平，通过空气动力学设计，阀门具有静音工作性能，快速反应的自动压力平衡装置，提供可靠的通风柜排风与室内压力的控制。文丘里风阀具有不受风管压力变化影响、风量控制范围（65m3/h至25800m3/h），反应迅速(≤1秒钟)，调节精确(士5%)等特性。

◆ 连续焊接镁铝合金或不锈钢，阀体表面采用不低于WF2防腐处理或拉丝抛光。
◆ 一次数控成型的流线型双曲面阀体，无环缝焊接。
◆ 主轴、支架均为304SS或316L不锈钢（TPFE防腐）。
◆ 阀芯采用镁合金或不锈钢一次成型，相同型号的阀芯均轻质同重
◆ CAV定风量阀带有风量标定装置可现场根据实际要求自行调节（专利产品）
◆ 文丘里阀VAV变风量响应开关时间≤1s（专利产品）
◆ 送风阀采用10mm的柔性闭孔聚乙烯保温层，氧指数＞35
◆ 操作环境：0-50℃ 　噪声：优于国家标准　相对湿度：10-90%无冷凝

◆ 阀前后压降在150~750Pa时压力无关。
◆ 风量控制精度为±5%。
◆ 阀前、阀后无需附加直管道。
◆ 高调节比20∶1/16∶1。
◆ 出厂不少于50个标定风量点。
◆ 可根据需求标定出所需的N个风量点。
◆ 失电连续运行180分钟，正常工作24小时（特殊可定制）。

◆ 智控一体伺服驱动电机。
◆ 双环脉冲和RS485传输信号。
◆ 风管静压变化响应时间≤0.5s。
◆ 驱动器超静音运行＜50dB。
◆ 系统运行压力过高，断电保护（可设置）。
◆ VAV变风量阀采用高精度伺服驱动装置，重复定位精度＜0.05mm。

文丘里阀应用

变风量文丘里风阀

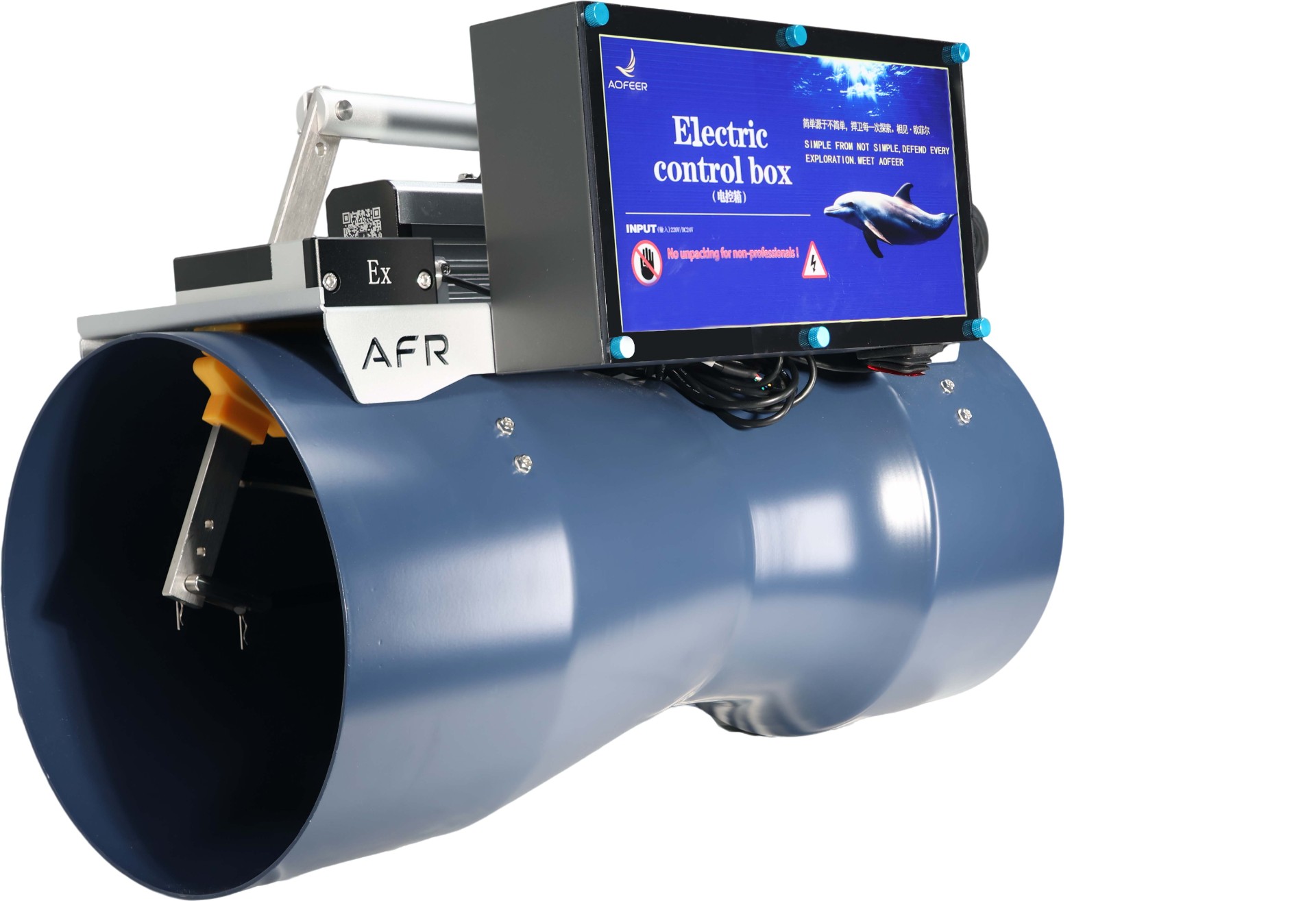

VAV系列变风量文丘里风阀，可作为独立的房间控制单元使用。应用在实验室、洁净室、动物房、负压病房等需精确控制气流流向，恒定房间压差的场合。压力无关型风量阀，适合用于空调系统，通风系统中的排风控制。

自控一体伺服驱动调节定位，风量与管道内压力变化无关
工作压力范围：150Pa ～750Pa
控制精度高：风量控制精度≤±5%（量程范围内）
工厂标定50点风量，节约现场调试时间
通过余风量计算调节房间的压差和风阀的风量
阀门前后风管无需直管段
有水平安装或垂直安装要求
可选择耐酸性腐蚀特殊涂层

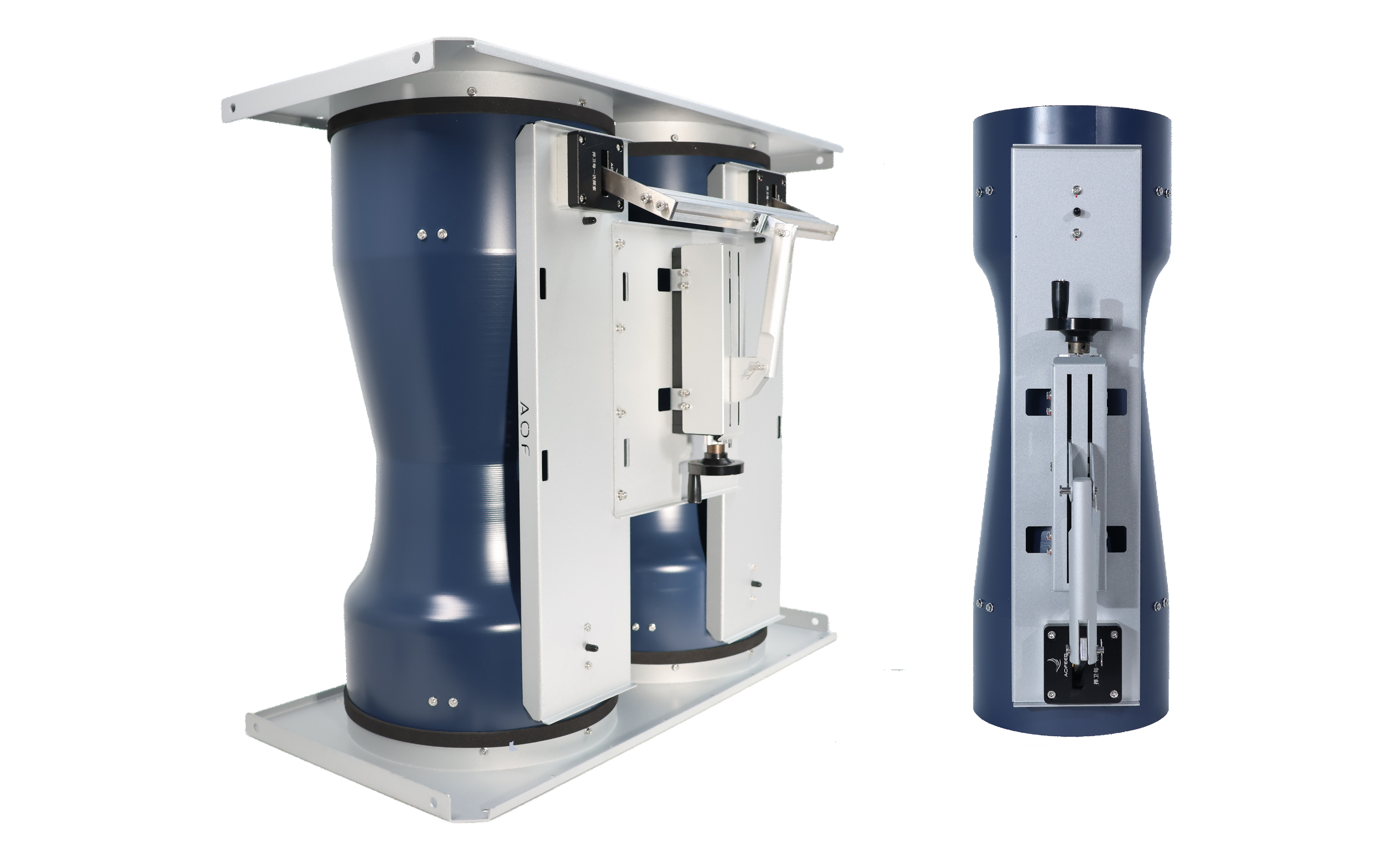

定风量文丘里风阀

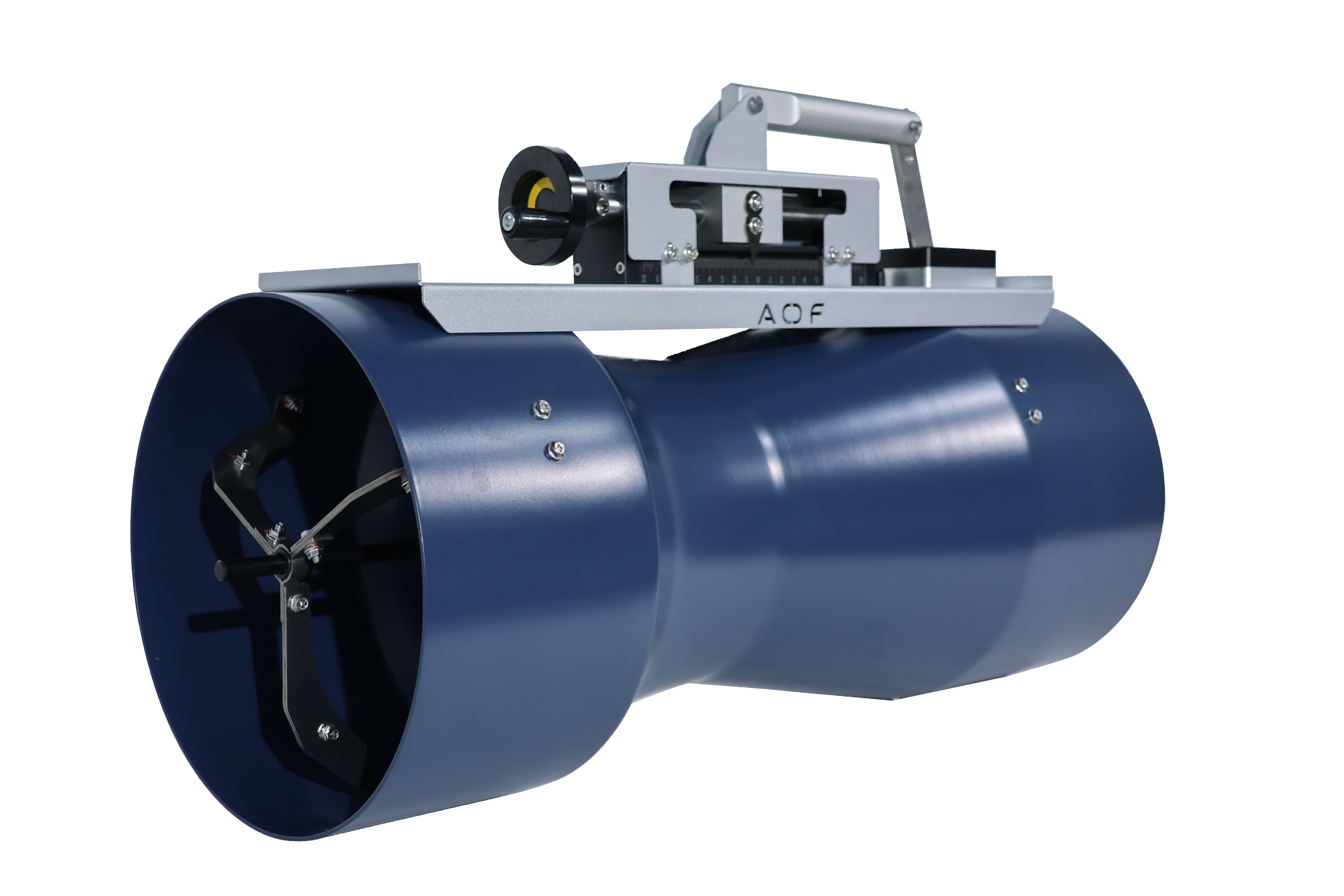

CAV系列定风量文丘里风阀，可以精确控制风量，通过标定直接控制风阀风量。压力无关型风量阀，适合用于空调系统或通风系统中的新风，回风或排风。

自调式机械组件，风量与管道内压力变化无关
工作压力范围：150Pa～750Pa
控制精度高：风量控制精度≤±5%（量程范围内）
工厂标定风量，节约现场调试时间
通过机械限位限定风量，无需供电
阀门前后风管无需直管段
有水平安装或垂直安装要求
可选择耐酸性腐蚀特殊涂层
可根据现场实际要求调节风量

提示

1.CAV 系列阀门具有手动调节执行器及N个标定风量点（备用）。
2.变风量型阀门 VAV 为电控阀，需要电源。
为增加流量控制能力，可以将多个阀门阀体组合在一起作为一个设备使用。

选型安装

规格阀体尺寸型号	单阀圆形法兰		单阀矩形法兰				双阀矩形法兰				三阀矩形法兰				四阀矩形法兰
规格阀体尺寸型号	D	L	L	W	H	H1	L	W	H	H1	L	W	H	H1	L	W	H	H1
200-8〞	∅200	600	604	270	270	368	640	500	270	368	604	754	270	368	604	500	540	736
250-10〞	∅250	550	554	320	320	418	554	610	320	418	554	900	320	418	554	610	640	836
300-12〞	∅300	680	684	370	370	475	684	710	370	475	684	1070	370	475	684	710	740	950
350-14〞	∅364	760	764	430	430	532	764	830	430	532	764	1231	430	532	768	830	860	1064
注：所有尺寸公差±1mm，所有阀体整体出厂，现场直接安装即可。

功能选件	定风量(CAV)	电动变风量(VAV)
控制类型	机械式	伺服马达
流量反馈信号	——	√
失电保护（常闭或常开）	固定位置	常开/常闭
断电持续运行	——	标配
阀体出厂保温	选件	√
现场流量调整	选件	√
通过传感器流量报警	——	选件
通过压力开关流量报警	选件	选件
所有阀门包括压力无关装置，出厂标定的可调定位装置，提供流量范围65-25800m³/h

注意阀体标签说明：垂直阀只能垂直安装，水平阀只能水平安装，不能混用；注意气流方向，按箭头指示方向安装，箭头方向与气流方向保持一致。
风阀安装时注意电控箱位置，预留检修通道。

单阀插接或法兰连接
多阀整体法兰连接

* 所有产品均提供24个月质保。
